智慧化生產系統

• Block Control System(BCS)
• Equipment Automation Program(EAP)
• Equipment Collection Mate(ECM)
• Rabbit Service Bus(ESB)
• Alarm Management System(AMS)
• Fab Monitor System(FMB)



Message Manager

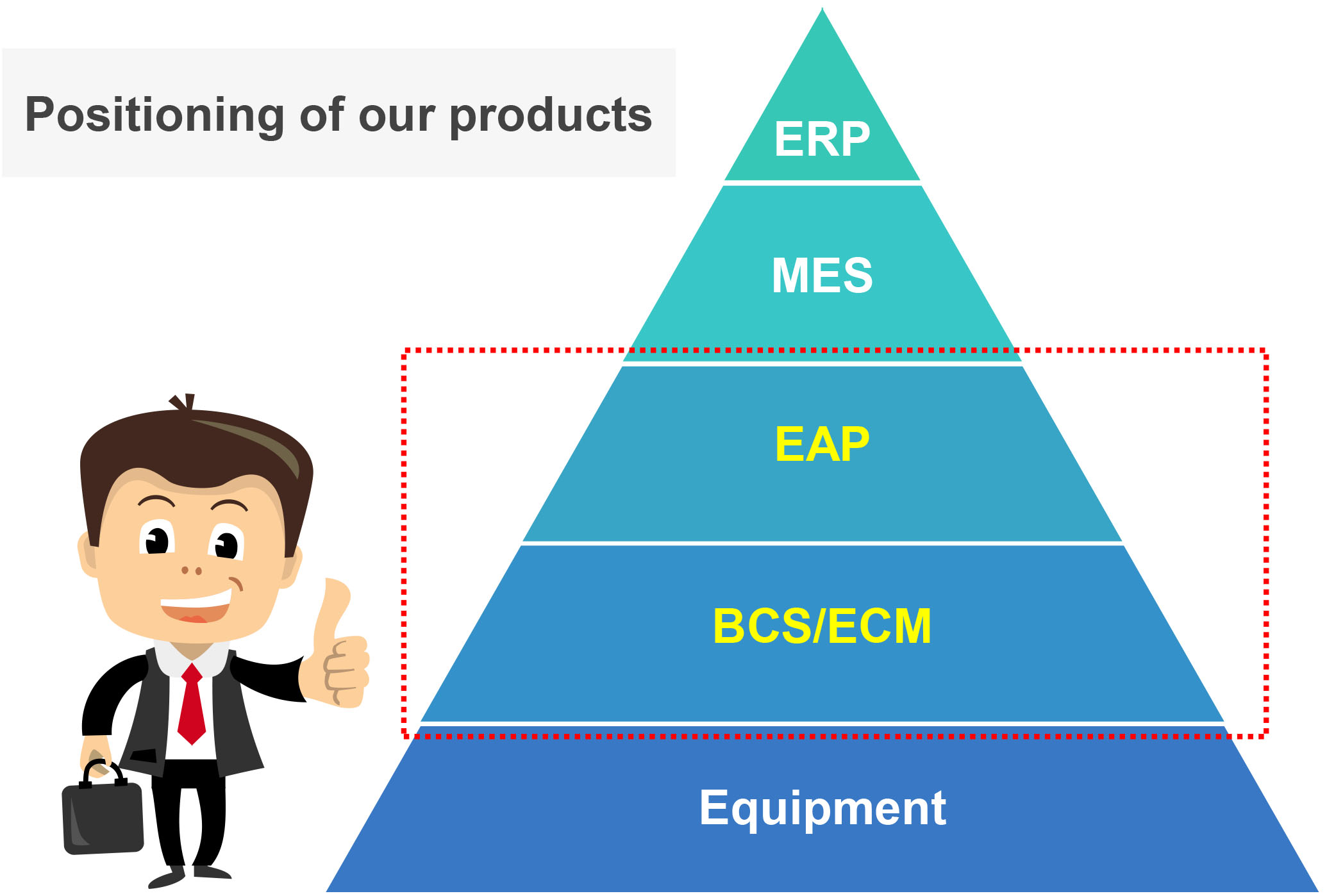

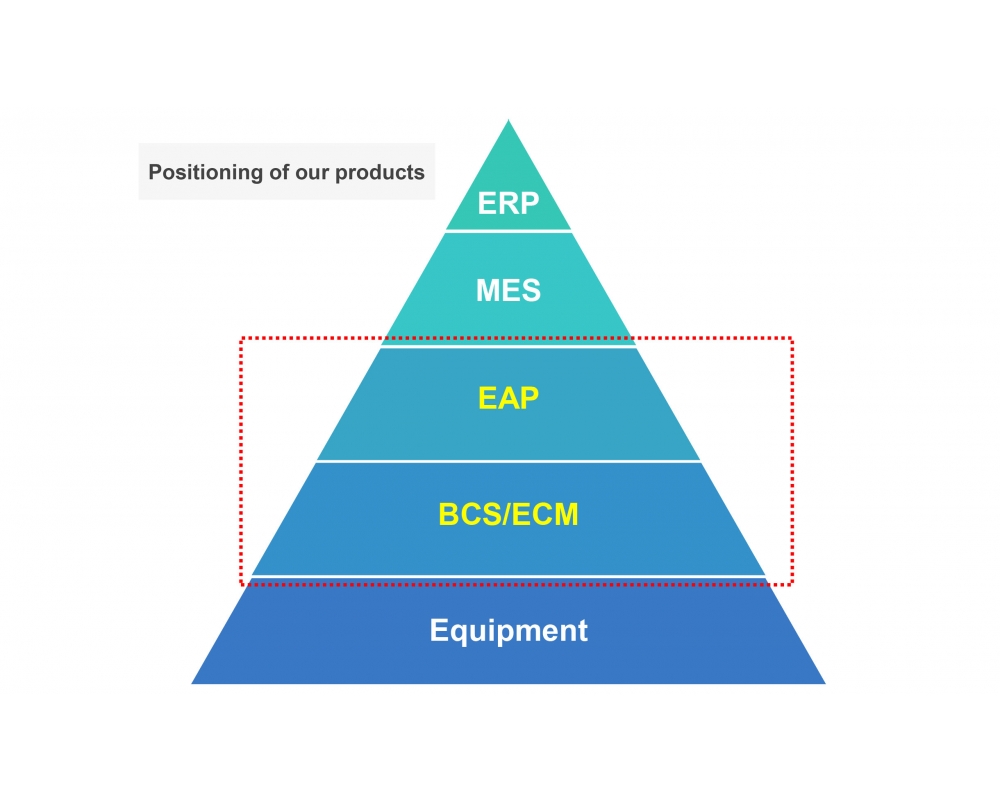

• ERP:利用有效的管理模式，利用現代化的科學技術，有效的整合企業內部的資源，最大限度的降低生產成本，有效提高企業的生產效率。
• MES:在產品從工單發出到成品完工的過程中，製造執行系統起到傳遞信息以優化生產活動的作用。
• EAP: 工廠自動化系統程式之一，讓排程派工有所依據，提高機台使用效能，降低成本提高機台生產率。提供一完整自動化方案，在機台連線下，協助減少人為在量產時的疏失，提高產品良率，達成無人工廠的最終目的。
• BCS/ECM: 負責監視、控制機台的狀態，並管理產線或是機台內的在製品(WIP)資料，提供與下位機台和上位系統的資料整合方案。
• Equipment: 智能化機台設備，其中包括Inline Equipment, Standalone Equipment，檢查機、量測機，製程機台，與搬運設備。

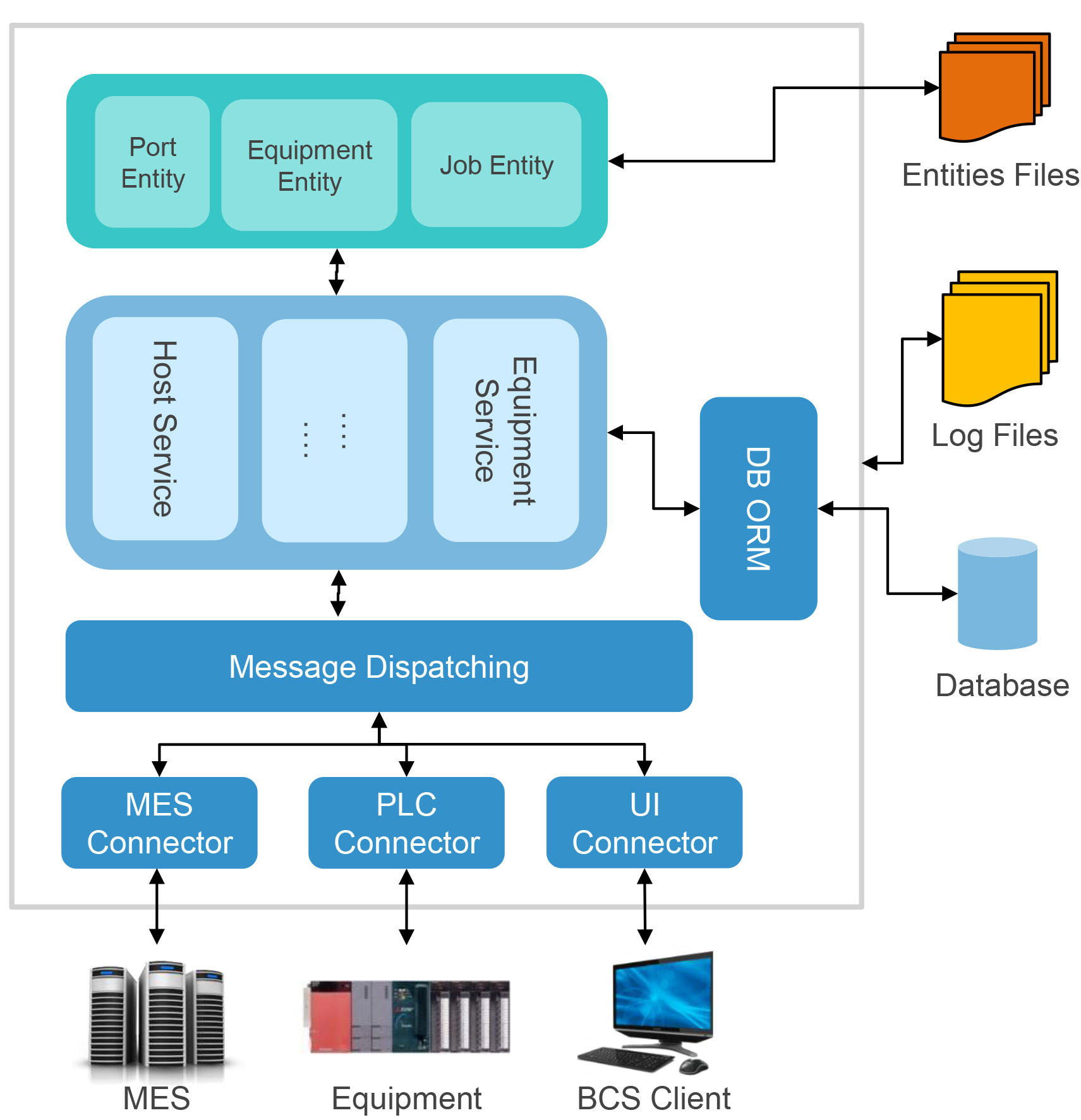

Multi-Thread Event Trigger

• Message Event by Connector or Service.
• Message-Dispatching raise a thread do Service Method.
• Service base on Entities to handle business flow.
• Service send a Message to PLC connector for data download or response.
• Service send a Message to MES connector for report or request.
• Connector, Service, System logging separate.
• Formatting History depend on ORM Object save to database.
• Equipment, Port, Job status update to Entities, and mapping to Entities XML files.

Key Features

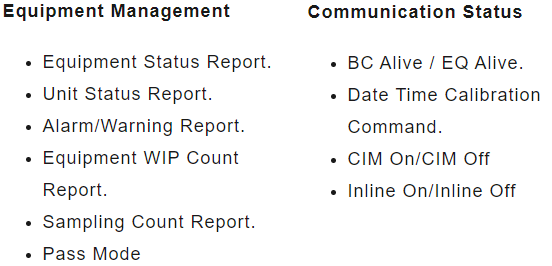

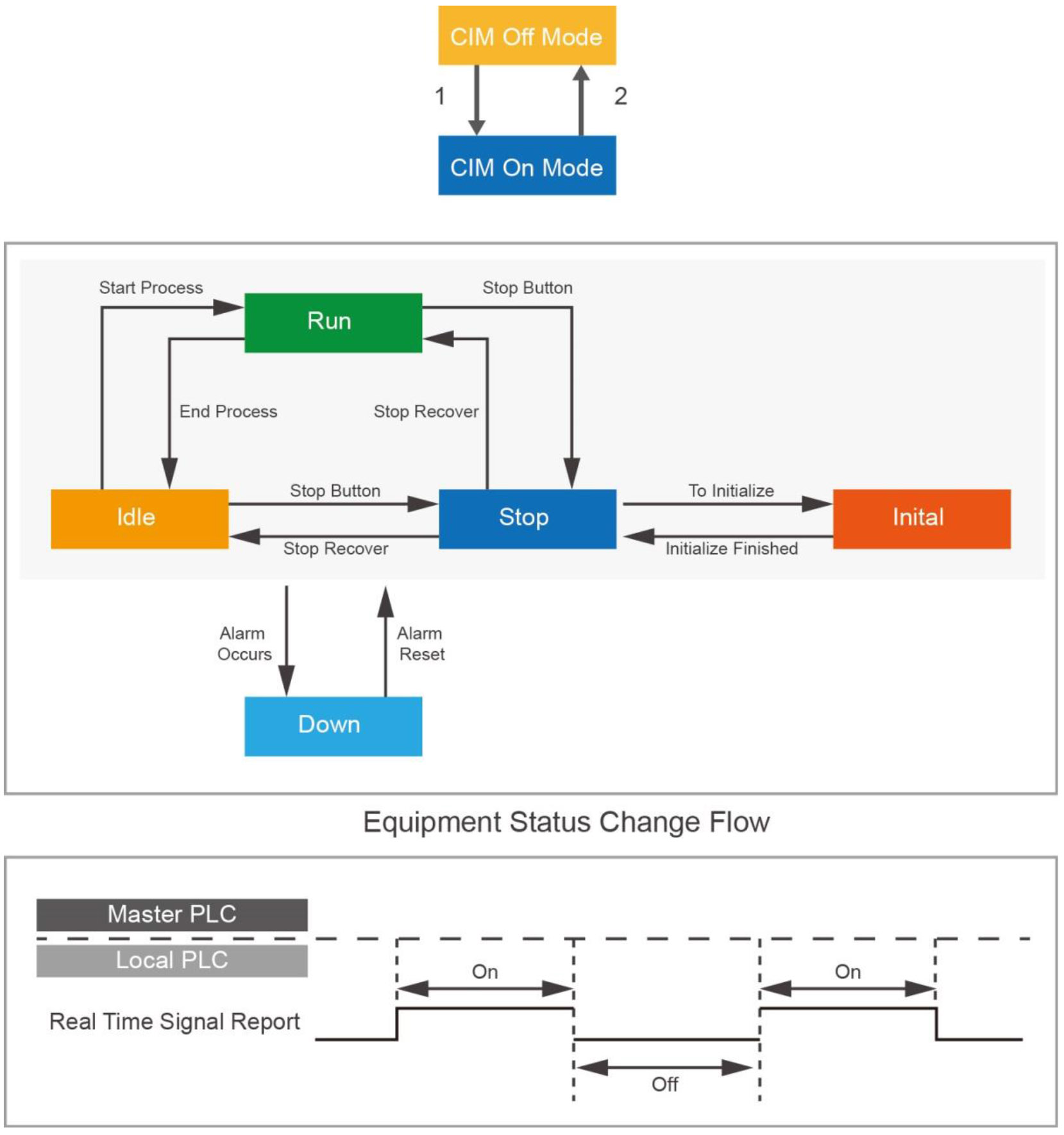

Equipment Management

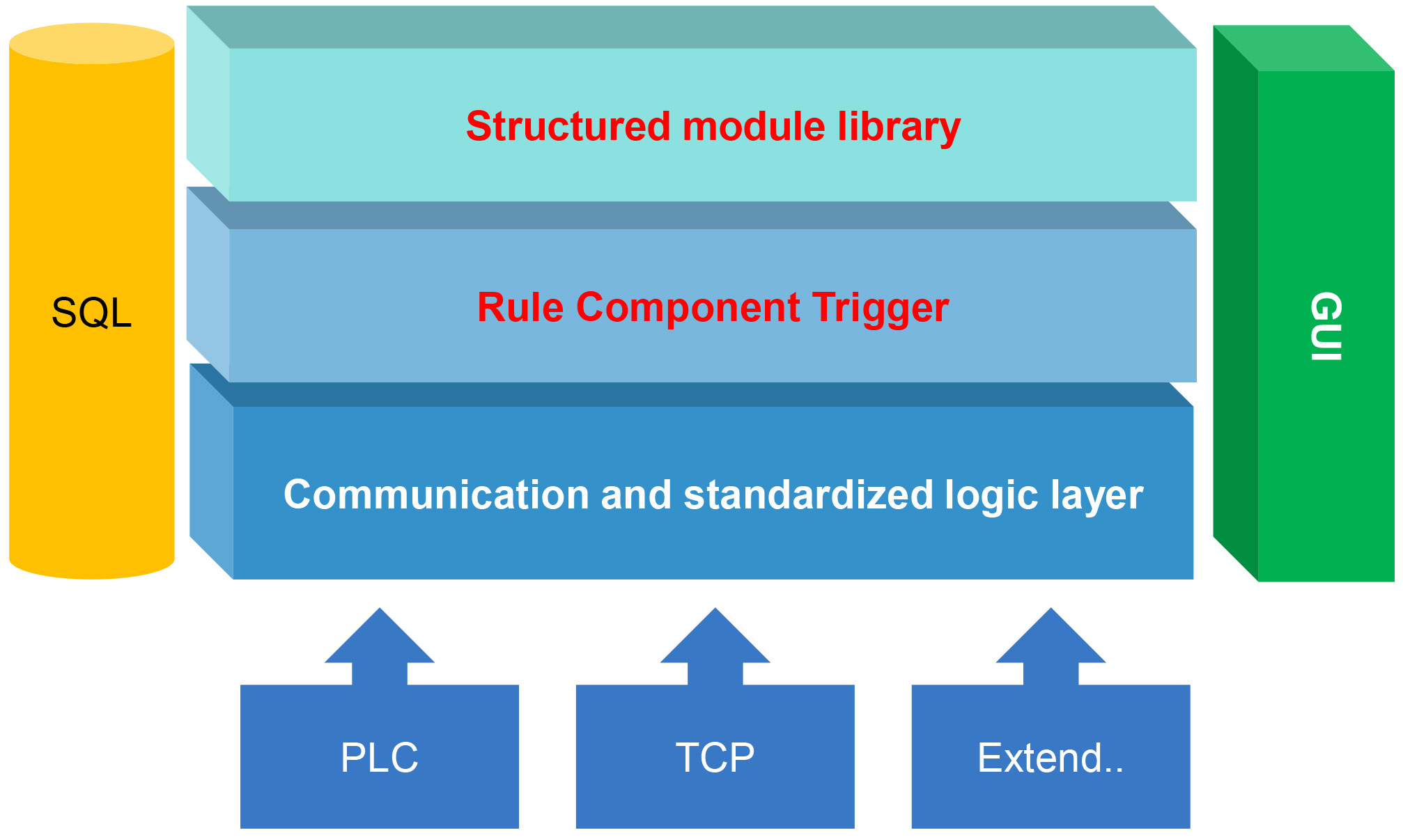

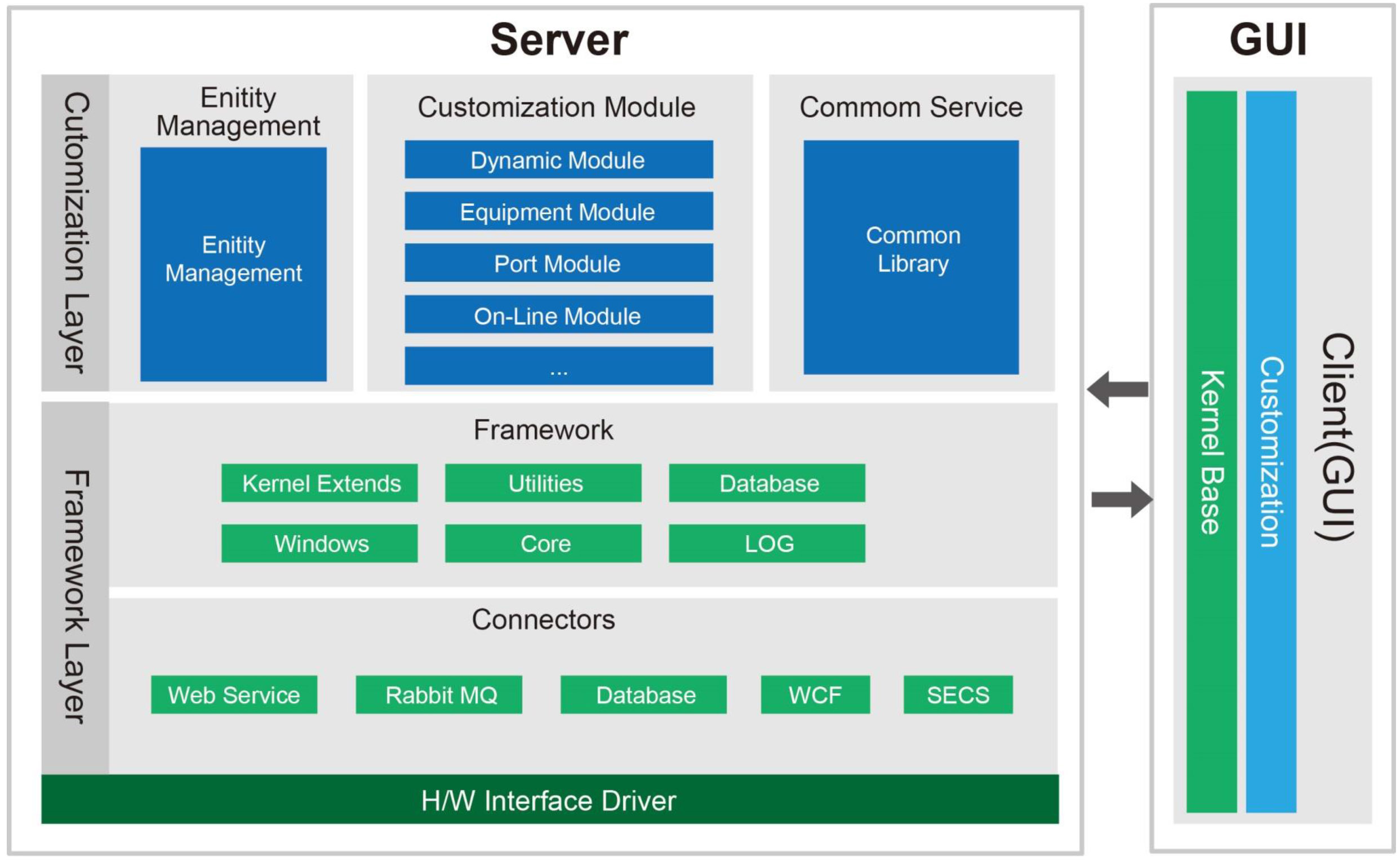

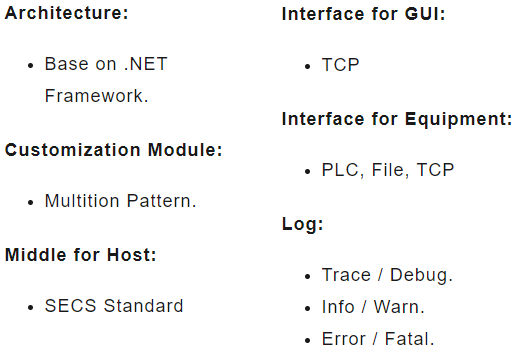

EAP軟體架構

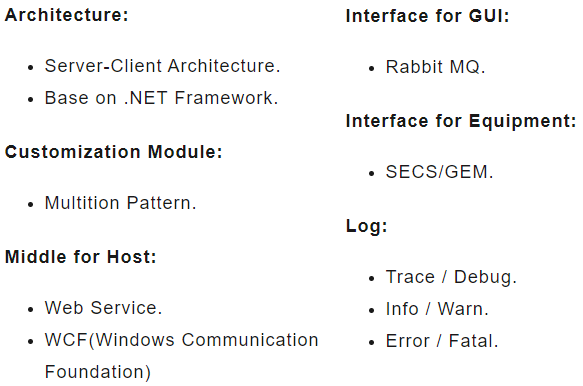

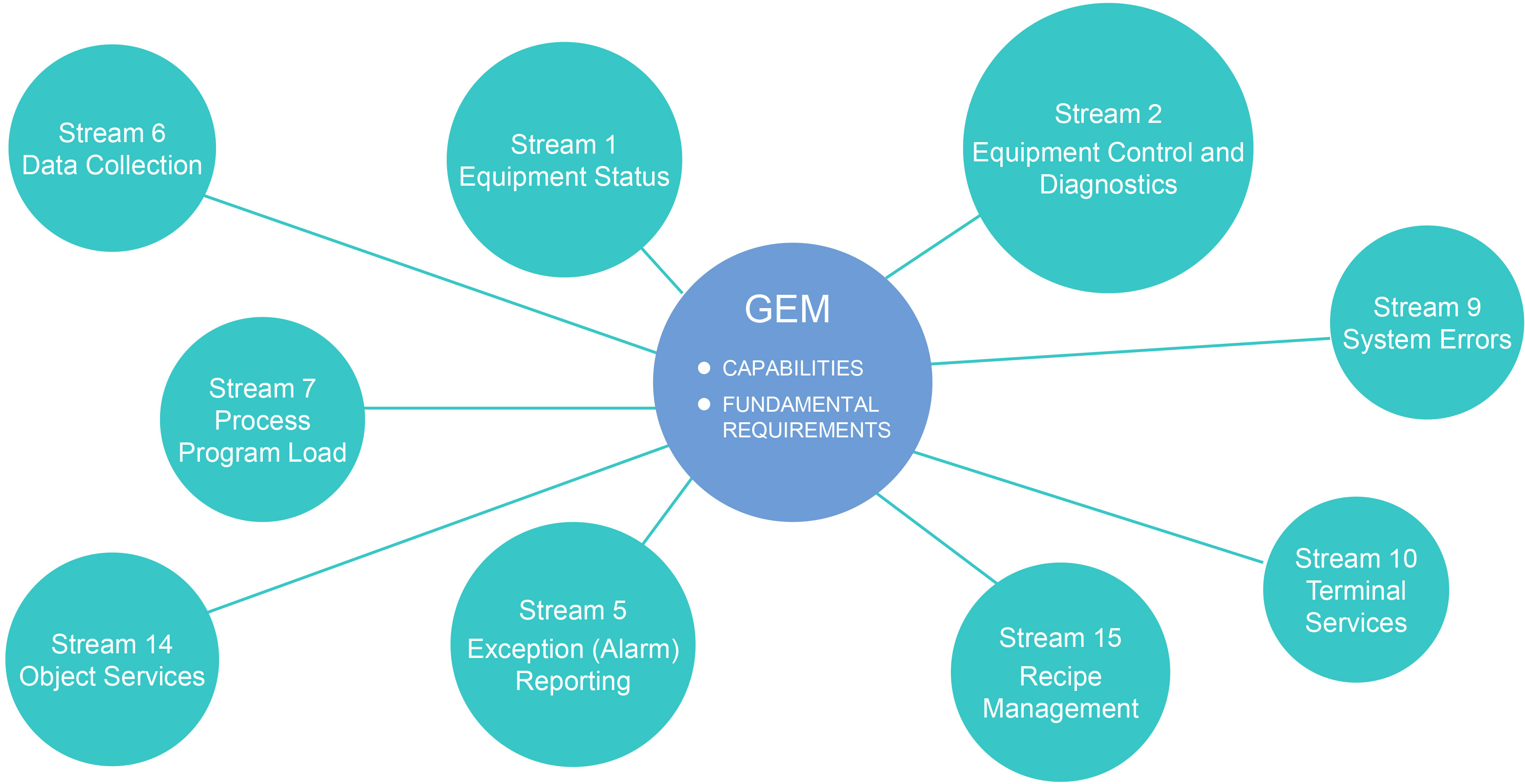

SECS/GEM Features

Recommend System Architecture

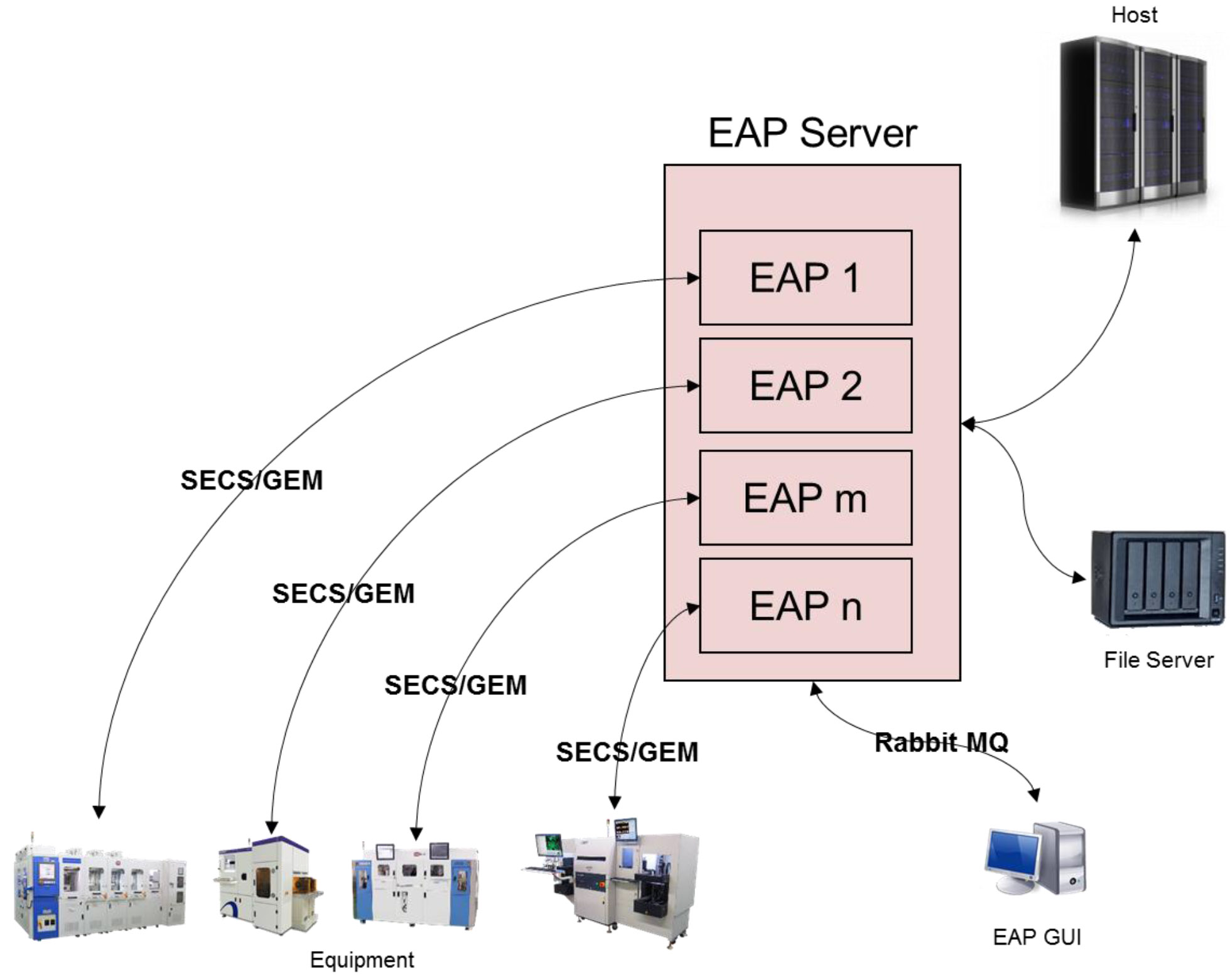

EAP build system Architecture

• The EAP server can be a physical machine or a virtual machine(such as VMWare, Hyper-V).
• Recommend an EAP Server can install 10~20 EAPs depends on the server ability.
• A EAP can communication a inline equipment by SECS/GEM.

ECM軟體架構

預期為客戶帶來的效益

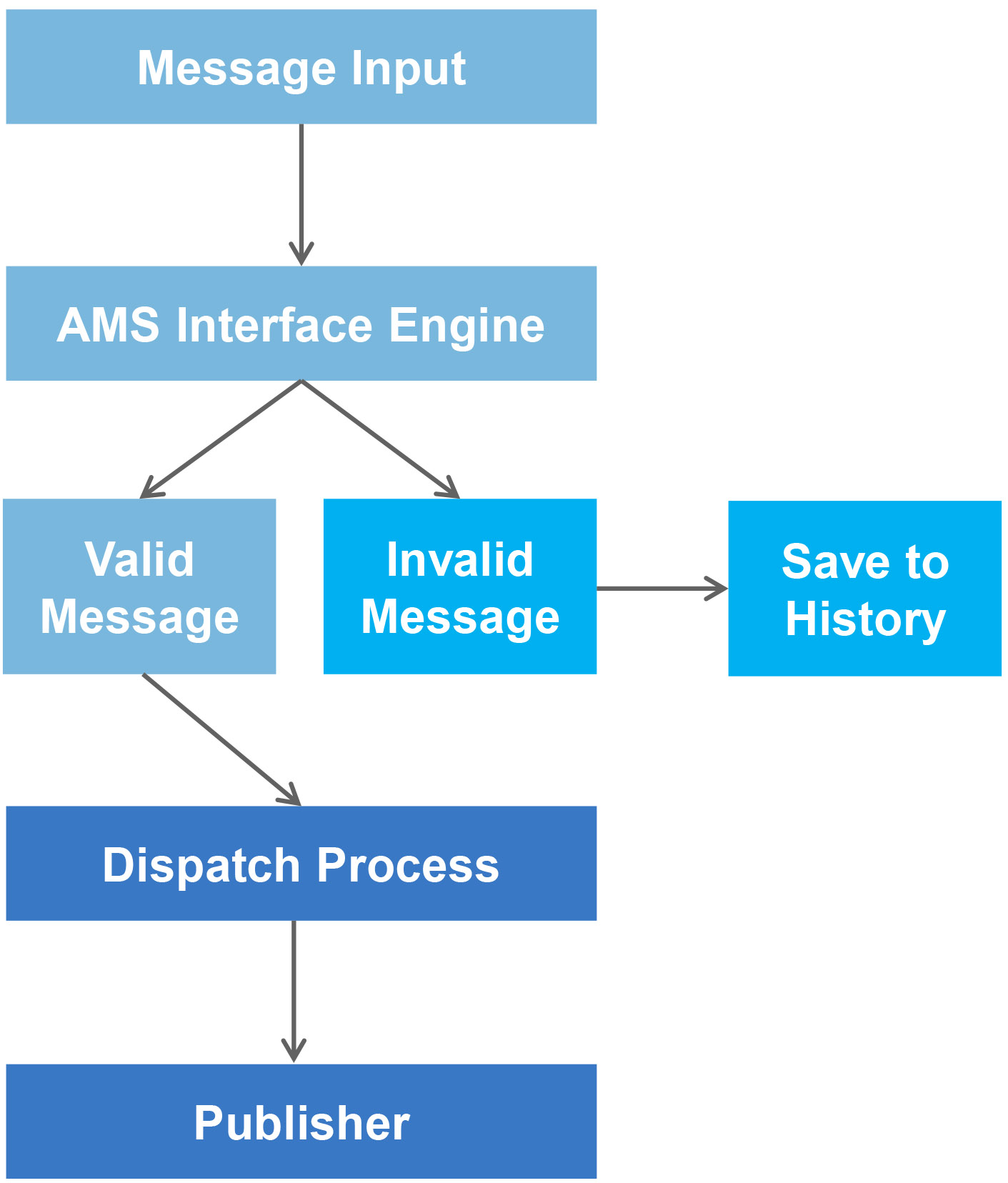

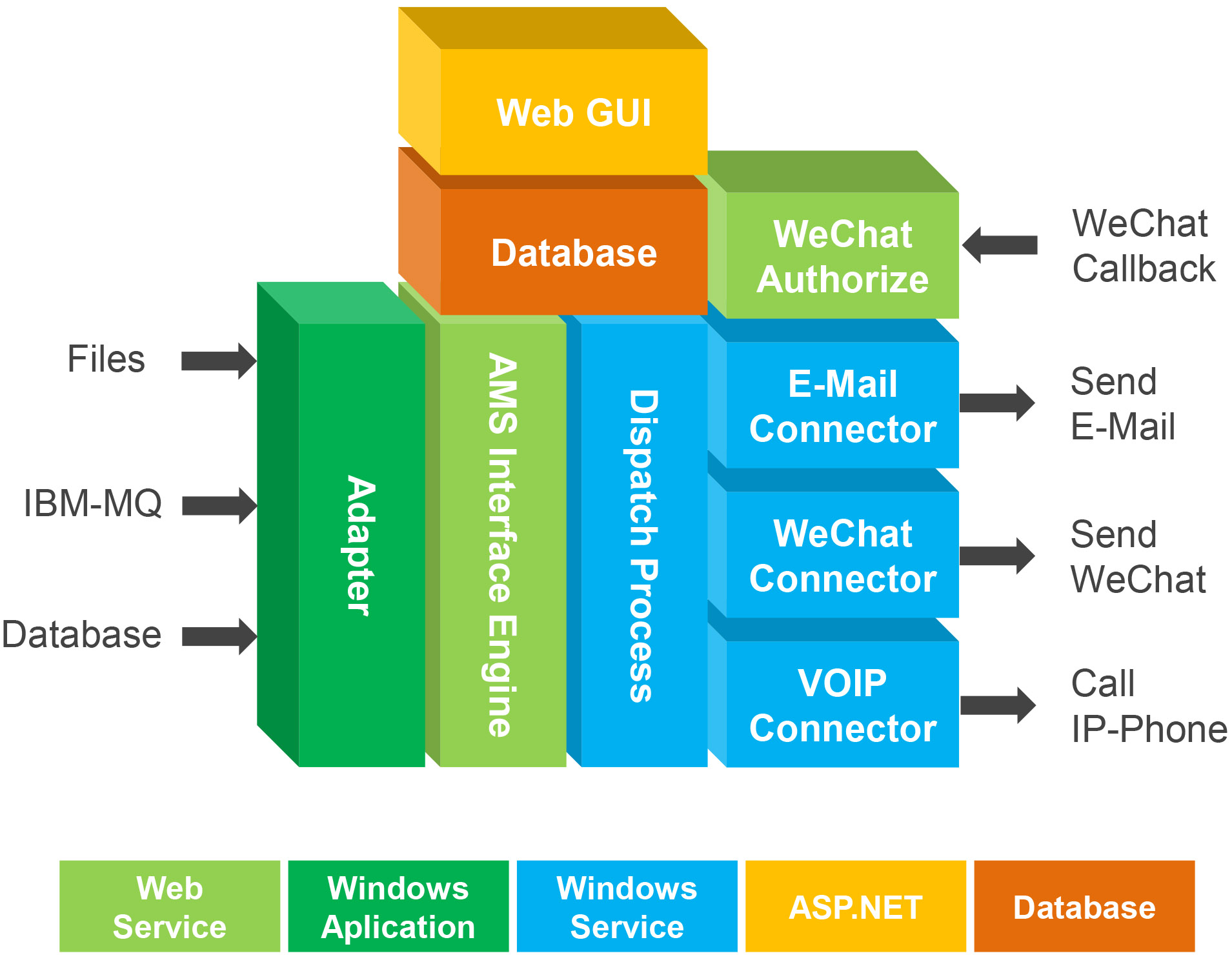

AMS軟體架構

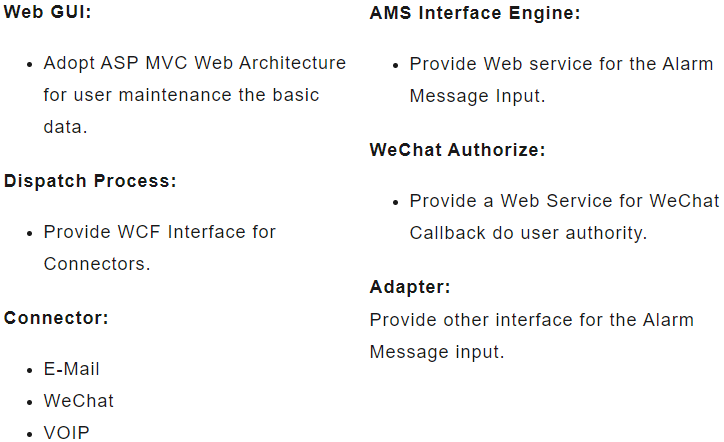

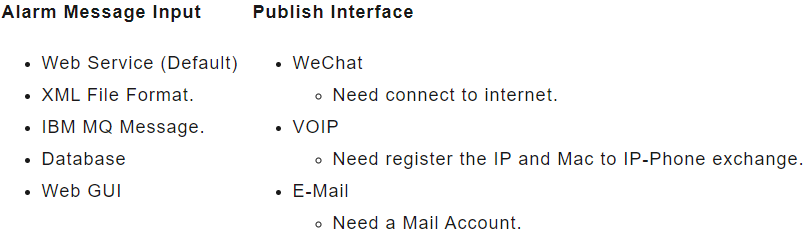

Interface for Input/output
