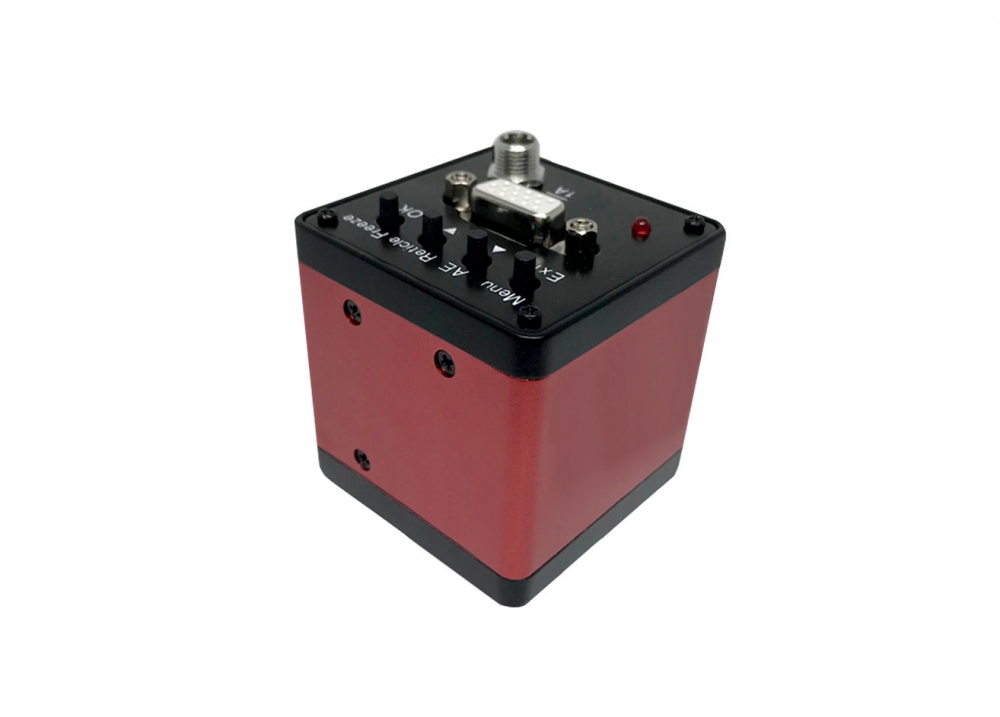

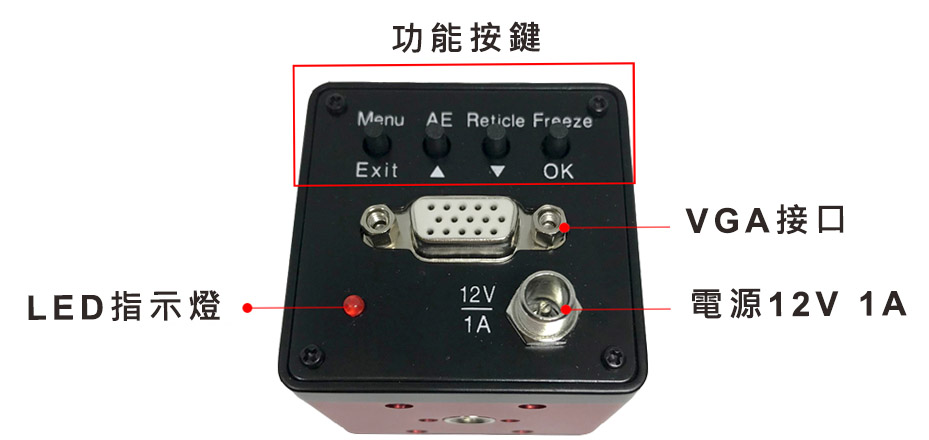

中間為VGA介面，直接連接任何支援XGA模式的顯示器。下方為工作指示燈及電源輸入埠。工作指示燈在正常工作時會一亮一滅的閃爍。上方四個按鍵為功能按鍵。這四個按鍵有兩種操作模式。預設處於第一種操作模式。可實現調出功能表項目（Menu鍵），自動曝光功能（AE鍵），十字線顯示與消隱（Reticle鍵）及凍結功能（Freeze鍵）。按功能表鍵後這四個鍵就進入第二種操作模式。四個鍵分別完成“退出”，“上調”，“下調”，“確認”功能。
凍結功能：
該功能主要是暫停圖像顯示，便於詳細觀察某一狀態下的圖像資訊。在第一種模式下，直接按“Freeze”鍵，圖像就凍結住。同時顯示器右上角會顯示“F”字樣。
再按“Freeze”鍵，退出凍結狀態。
HDR調節功能：
在第二種模式下，選擇到HDR按“Reticle”鍵和“AE”鍵可以切換HDR狀態。
相機比例切換功能：
相機比例切換功能是為相機適應不同比例的顯示器防止圖像變形，在第二種模式下，選擇到寬屏或普屏狀態按“OK鍵”，可以切換相機比例，寬屏狀態適用於16:9的顯示器，普屏狀態適用於4:3的顯示器。
功能表功能：
按“Menu”鍵，螢幕中間部分會出現一個功能表項目。按“Menu”鍵可以調整選項到功能表下一項。第一個鍵不做任何操作，直接退出，系統返回初始狀態。最後一個鍵則對選中的功能表項目執行相應的操作。
手動曝光調節：
選“Menu”鍵，介面上會出現功能表選項。通過“Menu”鍵選擇第三項“亮度”，此時通過“Reticle”鍵和“AE”鍵可以調整相機亮度。.
注意：當曝光值大於960時，感光晶片輸出幀率會隨曝光值的增大而下降。這是鎂光系統感光晶片固有的特性，屬正常現象。
R，B增益調節：
基本方法同上。
自動白平衡調節：
進行該操作時，首先要保證鏡頭下是一塊白色區域。比如對於體視鏡的應用中，可以在載物臺上放張白紙。然後選“Menu”，從功能表中選擇“AWB”項，點擊“OK鍵”。就進行自動白平衡狀態。介面右上角會顯示“AWB”字樣。該演算法執行完成後會自動退出，系統返回初始狀態。
執行該功能前，先做曝光調節到合適的亮度下，這樣的白平衡效果會更好。
十字線功能：
第一種模式下，按“Reticle”鍵。介面上會調出四根紅色的十字線。再按下“Reticle”鍵，十字線就消隱掉。要進行十字線位置的調節，通過按“Menu”鍵，可以選擇要調整的十字線，此時通過“Reticle”鍵和“AE”鍵可以移動十字線的位置，調整結束後按“OK鍵”結束調整。
保存功能：
該功能將程式中各種調節參數保存起來，下一次開機時會自動調取這些參數。該功能保存以下幾上參數：曝光值，R B增益值，十字線位置值。保存時間大約1秒鐘。通過按“Menu”鍵選擇到“保存”，按下“OK”，一秒後就完成保存功能。自動返回到初始狀態。
