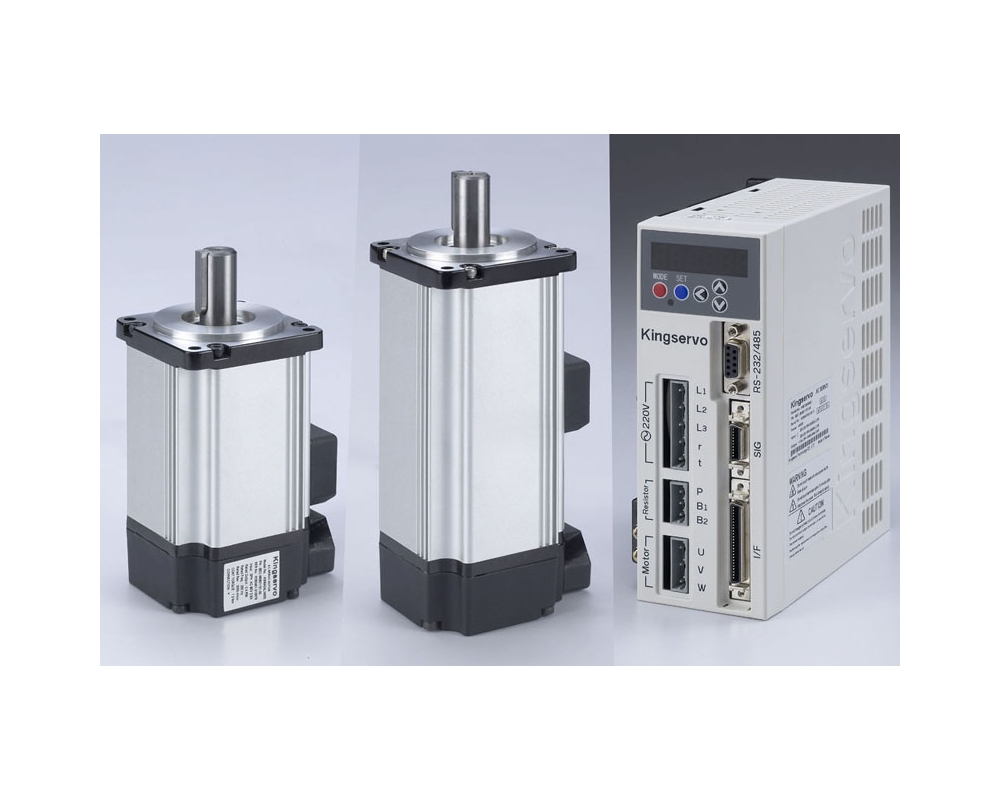

KingServo全新推出高速驅動的高性能AC伺服馬達及驅動器，馬達容量為200W、400W、750W，未來將陸續推出1KW、2KW、3KW及中高慣量等伺服，可滿足各種機械設計的需求，尤其應用在電子產業更顯其性能優越。經採用高性能的CPU，速度響應頻率高達400Hz的，可達到高速化的機械的要求，大幅縮短機械工作週期時間。驅動器標準配備全閉迴路控制，2500p/r增量式編碼器，支援顯示旋轉速度等的顯示器、參數設定、測試運轉(JOG運轉)，貫徹追求使用的便利性。


低慣量AC400W伺服馬達規格

1.額定功率 : 400W
2.額定扭力 : 1.3(N-m)
3.瞬間最大扭力 : 3.8(N-m)
4.額定轉速 : 3000 rpm
5.瞬間最高轉速 : 5000 rpm
6.每秒最大功率 : 56KW/s
7.轉子慣量 : 3*10-5 Kg-m2
8.環境溫度 : 0~40℃
9.保存溫度 : -20~70℃
10.馬達輸出特性

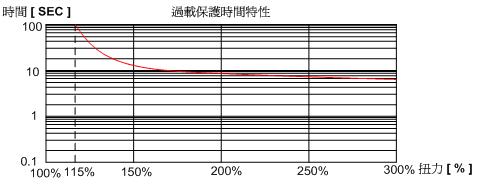

11. 過載保護時間特性



低慣量AC400W伺服驅動器規格

1. 輸入電壓：單相/三相200~240 ±10% 50/60Hz

2. 控制模式：位置模式，速度模式，扭力模式

3. 回授編碼器：2500P/r (10000分解能)增量型編碼器

4. 控制方式：IGBT PWM正弦波驅動

5. 控制輸入信號：

     A. Servo-On

     B. 控制模式切換

     C. 增益切換/扭力極限切換

     D. 警報清除

6. 控制輸出信號：

     A. 伺服警報

     B. Servo-Ready

     C. 煞車釋放信號

     D. 零速度檢出

     E. 扭力限制

7. 類比輸入信號：3個輸入(A/D)

8. 類比輸出信號：2個輸出(監視用)

     A. 速度監視

     B. 扭力監視

9. 脈波輸入信號：4個輸入。可由參數選擇由線驅動(Line Drive)介面，或光耦合(Photo-coupler)介面輸入脈波。

10. 脈波輸出信號：線驅動器介面輸出編碼器脈波(A、B、Z相)，Z相另有開集極介面輸出。

11. 回生電阻：內建回生電阻(50W)

12. 動態煞車：

     A. 可設定電源OFF

     B. Servo Off

     C. 保護功能動作

     D. 禁止驅動輸入時的動態煞車作動程序。
13.控制模式：

     A. 位置控制

     B. 速度控制

     C. 扭力控制

     D. 位置/速度控制

     E. 位置/扭力控制

     F. 速度/扭力控制
